P2.97室内地砖屏参数表 | ||||
序 号 | 名 称 | 项 目 | 技 术 指 标 | |
1 | LED灯管 | 灯珠外形 | SMD1516 | |
2 | 像素构成 | 排列形式 | 竖排 | |
3 | 像素管间距 | 2.976mm | ||
4 | 像素构成 | 1R1G1B | ||
5 | 基色组成 | 红、绿、蓝三基色 | ||
6 | 物理密度 | 112896点/㎡ | ||
7 | 模 组 箱体尺寸 | 模组尺寸 | 250×250X15高mm （长X宽X厚） | |
8 | 模组分辨率 | 84宽×84高(点) | ||

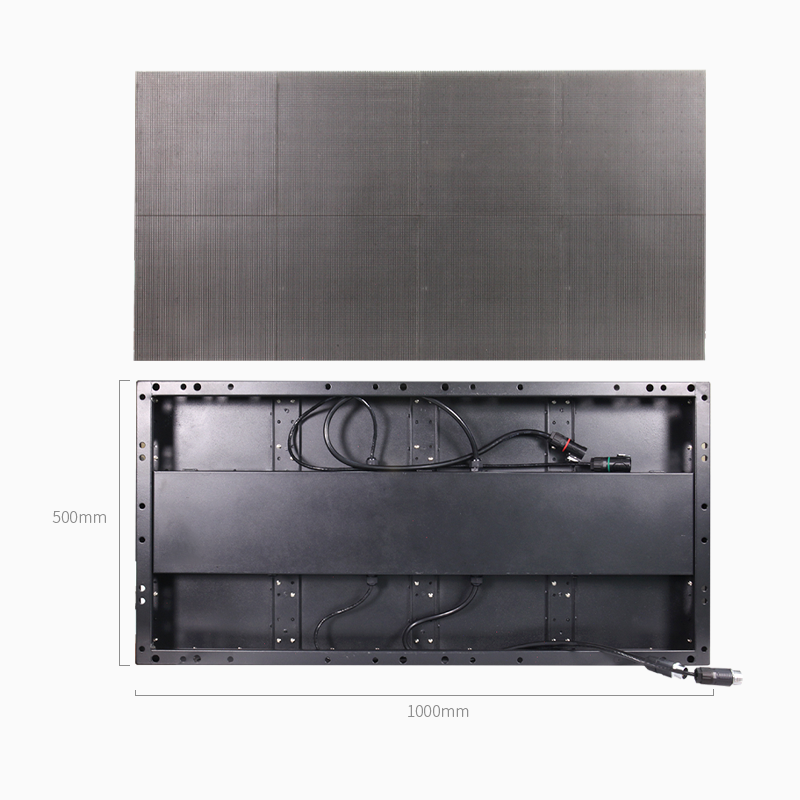

9 | 箱体尺寸 | 铁箱体地脚安装1000x500mm | ||
10 | 失控点 | ≤4/100000 | ||
11 | 单元模组拼接缝 | 单元板间隙拼接缝大小一致，且≤1 mm | ||
12 | 最佳距离 | 7-20m | ||
13 | 视 角 | 水平120°，垂直120° | ||
14 | 表面平整度 | 最大误差≤1 mm | ||
15 | 屏体表面墨色 | 墨色一致 | ||
16 | 均匀性 | 模组亮度均匀 | ||
17 | 使用环境 | 环境温度 | -20°～50° | |
18 | 相对湿度 | 25°～95° | ||
19 | 供 电 | 输入电压（AC） | 220V，±10% | |
20 | 对地漏电电流 | < 3Ma | ||
21 | 输入频率 | 50/60HZ | ||
22 | 平均功率 | 350W/㎡ | ||
23 | 峰值功率 | 800W/㎡ | ||
25 | 控制方式 | 与计算机VGA同步（显示器同步） | ||
26 | 控制系统 | DVI显卡＋全彩控制卡＋光纤传输 | ||
27 | 输入方式 | 计算机及其它外设，VGA，HDMI,DVI等 | ||
29 | 刷新频率 | 1920hz | ||
30 | 灰度/颜色 | 8192级 | ||
31 | 整屏亮度 | 1800cd/㎡ | ||
32 | 使用寿命 | 100000小时以上 | ||
33 | 显示内容 | 视频DVD、VCD、TV，图像，文字，动画，及其它。 | ||
34 | 连续无故障工作时间 | ≥10000小时 | ||
35 | 接口 | 标准Ethemer网络接口（千兆） | ||
36 | 通信介质，控制距离 | 多模光纤＜500m，单模光纤传输 < 30km，5类线 < 100m | ||
37 | 保护技术 | 防水，防潮、防尘、防腐、防静电、防雷击，同时具有过流/短路、 过压、欠压保护功能 | ||
P3.91室内地砖屏参数表 | ||||
序 号 | 名 称 | 项 目 | 技 术 指 标 | |
1 | LED灯管 | 灯珠外形 | SMD1921 | |
2 | 像素构成 | 排列形式 | 竖排 | |
3 | 像素管间距 | 3.91mm | ||
4 | 像素构成 | 1R1G1B | ||
5 | 基色组成 | 红、绿、蓝三基色 | ||
6 | 物理密度 | 65410点/㎡ | ||
7 | 模 组 箱体尺寸 | 模组尺寸 | 250×250X15高mm （长X宽X厚） | |
8 | 模组分辨率 | 64宽×64高(点) | ||
9 | 箱体尺寸 | 铁箱体地脚安装1000x500mm | ||
10 | 失控点 | ≤4/100000 | ||
11 | 单元模组拼接缝 | 单元板间隙拼接缝大小一致，且≤1 mm | ||
12 | 最佳距离 | 7-20m | ||
13 | 视 角 | 水平120°，垂直120° | ||
14 | 表面平整度 | 最大误差≤1 mm | ||
15 | 屏体表面墨色 | 墨色一致 | ||
16 | 均匀性 | 模组亮度均匀 | ||
17 | 使用环境 | 环境温度 | -20°～50° | |
18 | 相对湿度 | 25°～95° | ||
19 | 供 电 | 输入电压（AC） | 220V，±10% | |
20 | 对地漏电电流 | < 3Ma | ||
21 | 输入频率 | 50/60HZ | ||
22 | 平均功率 | 350W/㎡ | ||
23 | 峰值功率 | 800W/㎡ | ||
25 | 控制方式 | 与计算机VGA同步（显示器同步） | ||
26 | 控制系统 | DVI显卡＋全彩控制卡＋光纤传输 | ||
27 | 输入方式 | 计算机及其它外设，VGA，HDMI,DVI等 | ||
29 | 刷新频率 | 1920hz | ||
30 | 灰度/颜色 | 8192级 | ||
31 | 整屏亮度 | 1800cd/㎡ | ||
32 | 使用寿命 | 100000小时以上 | ||
33 | 显示内容 | 视频DVD、VCD、TV，图像，文字，动画，及其它。 | ||
34 | 连续无故障工作时间 | ≥10000小时 | ||
35 | 接口 | 标准Ethemer网络接口（千兆） | ||
36 | 通信介质，控制距离 | 多模光纤＜500m，单模光纤传输 < 30km，5类线 < 100m | ||
37 | 保护技术 | 防水，防潮、防尘、防腐、防静电、防雷击，同时具有过流/短路、 过压、欠压保护功能 | ||
P4.81室内地砖屏参数表 | ||||
序 号 | 名 称 | 项 目 | 技 术 指 标 | |
1 | LED灯管 | 灯珠外形 | SMD1921 | |
2 | 像素构成 | 排列形式 | 竖排 | |
3 | 像素管间距 | 4.81mm | ||
4 | 像素构成 | 1R1G1B | ||
5 | 基色组成 | 红、绿、蓝三基色 | ||
6 | 物理密度 | 43264点/㎡ | ||
7 | 模 组 箱体尺寸 | 模组尺寸 | 250×250X15高mm （长X宽X厚） | |
8 | 模组分辨率 | 52宽×52高(点) | ||
9 | 箱体尺寸 | 铁箱体地脚安装1000x500mm | ||
10 | 失控点 | ≤4/100000 | ||
11 | 单元模组拼接缝 | 单元板间隙拼接缝大小一致，且≤1 mm | ||
12 | 最佳距离 | 7-20m | ||
13 | 视 角 | 水平120°，垂直120° | ||
14 | 表面平整度 | 最大误差≤1 mm | ||
15 | 屏体表面墨色 | 墨色一致 | ||
16 | 均匀性 | 模组亮度均匀 | ||
17 | 使用环境 | 环境温度 | -20°～50° | |
18 | 相对湿度 | 25°～95° | ||
19 | 供 电 | 输入电压（AC） | 220V，±10% | |
20 | 对地漏电电流 | < 3Ma | ||
21 | 输入频率 | 50/60HZ | ||
22 | 平均功率 | 350W/㎡ | ||
23 | 峰值功率 | 800W/㎡ | ||
25 | 控制方式 | 与计算机VGA同步（显示器同步） | ||
26 | 控制系统 | DVI显卡＋全彩控制卡＋光纤传输 | ||
27 | 输入方式 | 计算机及其它外设，VGA，HDMI,DVI等 | ||
29 | 刷新频率 | 1920hz | ||
30 | 灰度/颜色 | 8192级 | ||
31 | 整屏亮度 | 1800cd/㎡ | ||
32 | 使用寿命 | 100000小时以上 | ||
33 | 显示内容 | 视频DVD、VCD、TV，图像，文字，动画，及其它。 | ||
34 | 连续无故障工作时间 | ≥10000小时 | ||
35 | 接口 | 标准Ethemer网络接口（千兆） | ||
36 | 通信介质，控制距离 | 多模光纤＜500m，单模光纤传输 < 30km，5类线 < 100m | ||
37 | 保护技术 | 防水，防潮、防尘、防腐、防静电、防雷击，同时具有过流/短路、 过压、欠压保护功能 | ||
P3.9室外地砖屏参数表 | ||||
序 号 | 名 称 | 项 目 | 技 术 指 标 | |
1 | LED灯管 | 灯珠外形 | SMD1921 | |
2 | 像素构成 | 排列形式 | 竖排 | |
3 | 像素管间距 | 3.9mm | ||
4 | 像素构成 | 1R1G1B | ||
5 | 基色组成 | 红、绿、蓝三基色 | ||
6 | 物理密度 | 65536点/㎡ | ||
7 | 模 组 箱体尺寸 | 模组尺寸 | 250×250X15高mm （长X宽X厚） | |
8 | 模组分辨率 | 64宽×64高(点) | ||
9 | 箱体尺寸 | 铁箱体地脚安装1000x500mm | ||
10 | 失控点 | ≤4/100000 | ||
11 | 单元模组拼接缝 | 单元板间隙拼接缝大小一致，且≤1 mm | ||
12 | 最佳距离 | 7-20m | ||
13 | 视 角 | 水平120°，垂直120° | ||
14 | 表面平整度 | 最大误差≤1 mm | ||
15 | 屏体表面墨色 | 墨色一致 | ||
16 | 均匀性 | 模组亮度均匀 | ||
17 | 使用环境 | 环境温度 | -20°～50° | |
18 | 相对湿度 | 25°～95° | ||
19 | 供 电 | 输入电压（AC） | 220V，±10% | |
20 | 对地漏电电流 | < 3Ma | ||
21 | 输入频率 | 50/60HZ | ||
22 | 平均功率 | 350W/㎡ | ||
23 | 峰值功率 | 800W/㎡ | ||
25 | 控制方式 | 与计算机VGA同步（显示器同步） | ||
26 | 控制系统 | DVI显卡＋全彩控制卡＋光纤传输 | ||
27 | 输入方式 | 计算机及其它外设，VGA，HDMI,DVI等 | ||
29 | 刷新频率 | 1920hz | ||
30 | 灰度/颜色 | 8192级 | ||
31 | 整屏亮度 | 3500cd/㎡ | ||
32 | 使用寿命 | 100000小时以上 | ||
33 | 显示内容 | 视频DVD、VCD、TV，图像，文字，动画，及其它。 | ||
34 | 连续无故障工作时间 | ≥10000小时 | ||
35 | 接口 | 标准Ethemer网络接口（千兆） | ||
36 | 通信介质，控制距离 | 多模光纤＜500m，单模光纤传输 < 30km，5类线 < 100m | ||
37 | 保护技术 | 防水，防潮、防尘、防腐、防静电、防雷击，同时具有过流/短路、 过压、欠压保护功能 | ||
P4.81室外地砖屏参数表 | ||||
序 号 | 名 称 | 项 目 | 技 术 指 标 | |
1 | LED灯管 | 灯珠外形 | SMD1921 | |
2 | 像素构成 | 排列形式 | 竖排 | |
3 | 像素管间距 | 4.81mm | ||
4 | 像素构成 | 1R1G1B | ||
5 | 基色组成 | 红、绿、蓝三基色 | ||
6 | 物理密度 | 43264点/㎡ | ||
7 | 模 组 箱体尺寸 | 模组尺寸 | 250×250X15高mm （长X宽X厚） | |
8 | 模组分辨率 | 52宽×52高(点) | ||
9 | 箱体尺寸 | 铁箱体地脚安装1000x500mm | ||
10 | 失控点 | ≤4/100000 | ||
11 | 单元模组拼接缝 | 单元板间隙拼接缝大小一致，且≤1 mm | ||
12 | 最佳距离 | 7-20m | ||
13 | 视 角 | 水平120°，垂直120° | ||
14 | 表面平整度 | 最大误差≤1 mm | ||
15 | 屏体表面墨色 | 墨色一致 | ||
16 | 均匀性 | 模组亮度均匀 | ||
17 | 使用环境 | 环境温度 | -20°～50° | |
18 | 相对湿度 | 25°～95° | ||
19 | 供 电 | 输入电压（AC） | 220V，±10% | |
20 | 对地漏电电流 | < 3Ma | ||
21 | 输入频率 | 50/60HZ | ||
22 | 平均功率 | 350W/㎡ | ||
23 | 峰值功率 | 800W/㎡ | ||
25 | 控制方式 | 与计算机VGA同步（显示器同步） | ||
26 | 控制系统 | DVI显卡＋全彩控制卡＋光纤传输 | ||
27 | 输入方式 | 计算机及其它外设，VGA，HDMI,DVI等 | ||
29 | 刷新频率 | 1920hz | ||
30 | 灰度/颜色 | 8192级 | ||
31 | 整屏亮度 | 3500cd/㎡ | ||
32 | 使用寿命 | 100000小时以上 | ||
33 | 显示内容 | 视频DVD、VCD、TV，图像，文字，动画，及其它。 | ||
34 | 连续无故障工作时间 | ≥10000小时 | ||
35 | 接口 | 标准Ethemer网络接口（千兆） | ||
36 | 通信介质，控制距离 | 多模光纤＜500m，单模光纤传输 < 30km，5类线 < 100m | ||
37 | 保护技术 | 防水，防潮、防尘、防腐、防静电、防雷击，同时具有过流/短路、 过压、欠压保护功能 | ||
*The above parameters are typical values and can be adjusted according to actual project requirements。
